| 1、防爆浮球液位計 防爆浮球液位變送器概述 |
電話：13391123872 |
|
| 本款防爆的浮球液位計是一種原理簡單，可靠性佳的液位指示計，是利用 |
|
| 浮球內磁鐵隨液位變化，來改變連桿內的電阻與磁簧開關所組成的分壓電路，分 |
| 壓信號經過轉換器轉變成4～20m A標準信號, 通過顯示儀表顯示液體的實際位置 |
從而達到液位的遠距離檢測和控制。該浮球式液位計結構簡單，調試方便，可靠
|
| 性好，精度高等優點，可用于敞口、密閉容器或地下池槽可現場顯示，也可配儀 |
| 表在控制室內進行顯示、報警和控制。其電路部分采用本安防爆設計，經國家的 |
| 儀器儀表防爆安全監督檢驗站檢驗認證，滿足防爆要求，防爆標志分別為dⅡBT4 |
| 和 iaⅡCT6。被檢測的介質可以是水、油、酸、堿、工業污水、有機等導電及非 |
| 導電液體，并能克服液體的泡沫所造成的假液位的影響，被廣泛應用于石油、化 |
| 工、造紙、冶金、電力等行業。 |
| |
|
|
| 2、防爆浮球液位計 防爆浮球液位變送器主要功能特點及其適用領域 |
| |
| 主要功能特點 |
|
適用領域 |
◆ 變送器電路轉換部分采用本安設計，符合防爆要求；
|
◆ 石油、化工、煤礦開采、冶金、電力、建材、機械 |
| ◆ 多種不同材質及規格的浮球可供選擇，適用于各種介質測量； |
◆ 食品、乳業、釀酒、制藥、飲料、水產養殖、農業灌溉、畜牧業 |
◆ 浮球連續式液位指示計動作靈敏，可靠性高；
|
◆ 污水處理、環保凈化、水利檢測、自來水廠等 |
◆ 連續監測液位，重復性高，與泡沫、導電率無關；
|
◆ 造紙、紡織、陶瓷、化纖、橡膠等工業領域 |
| ◆ 防爆等級：本安型ExiaⅡCT6，隔爆型ExdⅡ BT4。 |
◆ 鐵路交通、造船、航空航天、科學實驗、軍工領域、智能建筑 |
| |
|

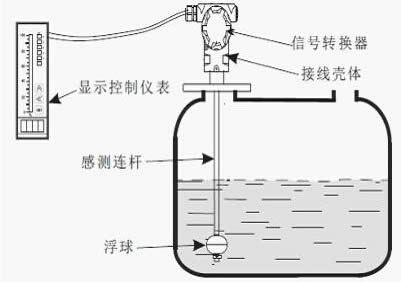

| 3、防爆浮球液位計 防爆浮球液位變送器安裝示意圖及其測量原理 |
| |
 |
|
|
| 測量原理：浮球連續式液位指示計是一種原理簡單，可靠性 |
| 佳的液位指示計，是利用了浮球內磁鐵隨液位變化，來改變 |
| 連桿內的電阻與磁簧開關所組成的分壓電路，分壓信號經過 |
| 轉換器轉變成4～20 mA標準信號, 通過顯示儀表顯示液體的 |
| 實際位置，從而達到液位的遠距離檢測和控制。 |
| |
|
|
| 4、防爆浮球液位計 防爆浮球液位變送器技術參數 |
| |
| 正常工作條件 |
|
|
盲區 |
66～120mm（以水為介質） |
| 環境溫度 |
-20～80℃ |
介質溫度 |
-20～125℃ |
| 相對濕度 |
5%～100%（包括直接濕） |
介質粘度 |
≤0.05 Pa·S |
| 環境壓力 |
86kPa～108 kPa |
介質密度 |
0.35～0.5g/cm3、0.5～0.75g/cm3、 |
| 工作壓力（MPa） |
常壓、0.6MPa、1.0MPa、1.6MPa等 |
|
0.75～1.5g/cm3 |
| 插入深度 |
100～6000，超過6000mm的可選擇柔性連桿（也稱 |
防爆標志 |
ExdⅡCT6 |
| |
為投入式浮球液位計） |
|
ExdⅡBT4 |
| 測量范圍 |
100-6000 |
外殼防護等級 |
IP65 |
| 測量精度 |
±10mm |
|
|
| |
|
| 5、防爆浮球液位計 防爆浮球液位變送器技術選型 |
| |
|
| LRT-FQ |
浮球液位計 （連續測量24VDC供電） |
| |
代碼 |
產品類型 |
| 1 |
常規型 |
| 2 |
衛生型 |
| 3 |
防腐型 |
| |
代碼 |
輸出信號 |
| A |
4-20mA |
| B |
0-5V |
| C |
0-10V |
| |
代碼 |
被測介質密度（單位g∕cm3）
|
| 1 |
0.45-0.51
|
| 2 |
0.51-0.65
|
| 3 |
0.65-0.75
|
| 4 |
0.75-0.9
|
| 5 |
0.9-1.15
|
| 6 |
1.15-1.8 |
| |
代碼 |
接液部分材質 |
| E |
304不銹鋼 |
| F |
316不銹鋼 |
| G |
聚四氟乙烯 |
| |
代碼 |
安裝方式 |
| 8 |
法蘭連接 |
| 9 |
卡箍連接 |
| 0 |
螺紋連接 |
| |
代碼 |
是否帶現場顯示 |
| N |
不帶現場顯示 |
| E |
帶現場LED顯示 |
| C |
帶現場LCD顯示 |
| |
代碼 |
產品等級 |
| 6 |
普通型 |
| 7 |
本安型 |
| 8 |
隔爆型 |
| |
代碼 |
量程范圍 |
| L= |
100-6000mm |
| |
|
| LRT-FQ |
1 |
A |
1 |
E |
8 |
N |
6 |
L=1000 |
選型舉例 |
|
