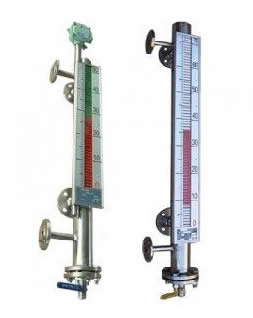

| 1、LRT-UHZ防爆磁翻板液位計概述 |
電話：13391123872 |
|
|
| 本款LRT-UHZ的防爆磁翻板液位計是在長期生產板管式液位計的基礎上采用 |
|
| 合理成熟技術發展起來的內浮子式液位變送器，由于其承壓零件均使用不銹鋼材 |
| 質，在結構上減少了密封結合面，故儀表的安全性、可靠性得到明顯提高。測量 |
| 液體時，磁翻柱液位計采用頂裝或旁通管側裝方式，磁翻柱的主體外加裝磁翻柱 |
| 液位指示器液位開關及液位變送器。磁單元置于浮球內部或通過頂桿與浮球相連 |
| 當浮球連帶磁單元隨液位變化時，使磁性色塊（磁翻板）翻轉；磁性液位開關在 |
| 對應液位點動作，同時液位傳感器在浮球磁力的作用下，輸出變化的信號，經過 |
| 變送器把信號轉換成標準的4-20mA電流模擬信號輸由于具有磁性耦合的隔離密封 |
| 結構，本身無需供電，滿足易燃易爆場合的安全要求。遠傳部分采用本安防爆設 |
| 計，滿足防爆安全認證標準?，F(xiàn)廣泛用于石油、石化、化工、制藥、采礦等場合 |
| 中的液位檢測。 |
| |
|
| 2、LRT-UHZ防爆磁翻板液位計技術參數 |
|
| |
 |
● 環境溫度－25℃～70℃
|
● 相對濕度 5%～100%包括凝露
|
● 大氣壓力 86kPa～108kPa
|
● 過程連接法蘭規格可定做
|
● 測量范圍300mm～6500mm 分檔
|
● 測量精度 跟蹤式指示器±10mm
|
● 工作壓力 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa、10MPa等特高壓可定做
|
● 介質密度 0.5g/cm3～1.8g/cm3 分檔
|
● 介質粘度 ≤0.05Pa·s
|
● 介質溫度－25℃～80℃
|
● 跟蹤速度 ≤0.8m/s
|
● 接觸介質材料 1Cr18Ni9Ti不銹鋼
|
| ● 儀表的測量范圍即法蘭連接的中心距，下法蘭中心即為儀表指示的零點 |
蒸汽夾套保溫型 |
|
|
| |
|
| 3、LRT-UHZ防爆磁翻板液位計技術選型 |
| |
|
| LRT-UHZ |
新款磁翻板液位計 磁翻柱液位計 |
| |
代碼 |
產品安裝方式 |
| 3C |
法蘭側裝式 |
| 3D |
法蘭頂裝式 |
| |
代碼 |
產品類型 |
| 5 |
常規普通型 |
| 6 |
中溫型≤145℃ |
| 7 |
高溫型≤185℃ |
| 8 |
特高溫型（文字注明溫度） |
| |
代碼 |
過程壓力 |
| A |
1.0MPa |
| B |
1.6MPa |
| C |
2.5MPa |
| D |
4MPa |
| E |
6.3MPa |
| F |
10MPa |
| G |
特高壓可定做（文字注明壓力等級） |
| |
代碼 |
被測介質密度（單位g∕cm3） |
| 1 |
0.45-0.51 |
| 2 |
0.51-0.65 |
| 3 |
0.65-0.75 |
| 4 |
0.75-0.9 |
| 5 |
0.9-1.15 |
| 6 |
1.15-1.8 |
| |
代碼 |
接液材質 |
| H |
304不銹鋼 |
| P |
316不銹鋼 |
| Q |
內襯PTFE聚四氟乙烯 |
| |
代碼 |
工作方式 |
| 6 |
現場顯示 |
| 8 |
現場顯示+4～20mA信號遠傳 |
| 9 |
現場顯示+4～20mA信號遠傳+遠程異地顯示 |
| |
代碼 |
過程連接方式 |
| A |
DN20法蘭 |
| B |
DN25法蘭 |
| C |
DN32法蘭 |
| D |
DN40法蘭 |
| E |
DN50法蘭 |
| F |
DN65法蘭 |
| G |
DN80法蘭 |
| H |
DN100法蘭 |
| K |
DN150法蘭 |
| |
代碼 |
是否帶配對安裝法蘭 |
| 5 |
不帶 |
| 6 |
帶配對安裝法蘭 |
| |
代碼 |
防爆類型 |
| p |
普通型 |
| d |
隔爆型 dIIBT4 |
| i |
本安型 iaIICT6 |
| |
代碼 |
測量范圍（單位mm） |
| L=測量深度 |
如L=1850mm |
| |
|
| LRT-UHZ |
3C |
5 |
B |
5 |
H |
6 |
A |
6 |
p |
L=1850mm |
選型舉例 |
|
