| 1、3140一體化溫度變送器概述 |
 詳細資料下載 |
|
| 本系列3140一體化溫度變送器是溫度傳感器與變送器的有機結合。溫度傳感裝 |
 |
| 置將接收到的溫度傳遞給變送器，經電路處理轉化成與溫度成線性關系的標準的 |
| 4-20mA、0-10V 等電信號，供給PLC、顯示儀表、調節器、記錄儀等，實現對溫 |
| 度的實時測量與控制。該系列溫度變送器采用優質合理芯片、元器件，由我公司 |
| 研發設計而成，具有響應速度快、精度高、能耗低、長期穩定性好等特性，一體 |
| 化設計安裝使用方便。現已廣泛用于石油、化工、冶金、制藥、采礦、鋼鐵等領 |
| 域生產過程中對溫度的測量與控制。 |
|
| 2、3140一體化溫度變送器主要功能特點及其適用領域 |
|
| 主要功能特點 |
|
適應領域 |
| ◆ 將溫度信號轉換成與之成線性關系的4-20mA、0-10V等電信號輸出 |
◆ 天然氣、石油、化工、煤礦開采、冶金、電力、水泥建材、機械 |
| ◆ 安裝簡單方便，多種測溫范圍可選 |
◆ 造紙、紡織、陶瓷、化纖、橡膠等工業領域 |
| ◆ 螺紋連接、法蘭連接等多種過程連接可選，適應不同安裝環境 |
◆ 鋼鐵、鐵路交通、造船、航空航天、科學實驗、軍工領域 |
| ◆ 反應速度快、精度高、長期穩定性好 |
◆ 食品、乳業、釀酒、制藥、飲料、水產養殖、農業灌溉、畜牧業等 |
| ◆ 測量精度：±0.5%FS可選±0.2%FS |
◆ 鍋爐、熔爐、自動化系統溫度測量與控制、智能建筑等 |
|
|
| 3、3140一體化溫度變送器在不同位置的安裝示例 |
|
 |
 |
 |
 |
| 在彎曲管道上的安裝 |
在水平管道上的安裝 |
在垂直管道上的安裝 |

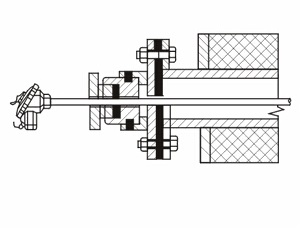

鍋爐煙道端口的密封安裝 |
|
|
| 4、3140一體化溫度變送器技術參數 |
| |
類別
|
溫度變送器
|
|
測量精度
|
±0.5%FS可選±0.2%FS
|
分度號
|
測量范圍（單位℃） |
被測介質 |
液體、氣體、蒸汽 |
S
|
600-1300～1600
|
額定工作條件
|
|
B
|
800-1600～1800
|
環境溫度
|
-25～75℃
|
Pt100
|
0-50、100、200、400、600，－100～0、－200～500
|
防護等級
|
IP65
|
K
|
0-300～600、800、1000、1100
|
環境溫度影響
|
δ≤0.05%/℃
|
E
|
0-300～400、600、800 |
相對濕度 |
5%～95%RH |
Cu50
|
0-50、100、150，－50～150 |
設計
|
|
輸出信號
|
|
安裝方式
|
M27×2螺紋或法蘭連接
|
二線制
|
4～20mA
|
現場顯示
|
3 1/2LED 、3 1/2LCD、 0-100% 等分刻度
|
三線制
|
4～20mA、 0-10V、 1-5V、 0-5V
|
熱電偶
|
冷端補償誤差小于±1℃
|
| 負載電阻 |
250Ω |
供電電壓 |
12～36VDC（一般24VDC） |
|
| |
| 5、3140一體化溫度變送器技術選型 |
| |
|
| 3140WB |
溫度變送器一體化 |
| 3140WT |
熱電阻熱電偶 |
| |
代碼 |
傳感器種類 |
| 1 |
S型熱電偶 |
| 2 |
Pt100熱電阻（500℃以下量程推薦） |
| 3 |
B型熱電偶 |
| 4 |
K型熱電偶 |
| |
代碼 |
信號類型 |
| A |
輸出信號4～20mA 文字注明量程 |
| B |
輸出信號1～5 V 文字注明量程 |
| F |
熱電阻、電偶（限3140WT型） |
| |
代碼 |
過程連接方式 |
| 80 |
M27×2外螺紋 |
| 90 |
DN50法蘭連接 |
| 99 |
定制各規格法蘭、各種螺紋連接 用文字注明要求 |
| |
代碼 |
顯示表頭選項 |
| B |
普通型（不帶顯示表頭） |
| C |
帶LCD表頭（液晶顯示） |
| E |
帶LED表頭（數碼顯示） |
| |
代碼 |
外殼選項 |
| 1 |
標準防水外殼 |
| 2 |
鑄鋁外殼Φ65×88 |
| 3 |
顯示表頭外殼Φ65×114 （帶顯示表頭必須選擇該項） |
| |
代碼 |
保護管長度（單位mm） |
| L |
文字注明 例保護管150mm則代碼為L150 |
| |
|
| 3140WB |
2 |
A |
80 |
E |
1 |
L150 |
選型舉例 |
|
