| 1、LUGB渦街流量計概述 |
 詳細資料下載 |
|
| 本系列LUGB渦街流量計是根據卡門渦街理論進行工作，可用于測量液體、氣 |
電話:13391123872 |
| 體和蒸汽的流量。本公司生產的該系列渦街流量計有遠傳型，現場顯示型，溫壓 |
 |
| 自動補償型等多種可選型，可以根據不同工況及生產控制要求進行選型。本系列 |
| LUGB渦街流量計采用合理微功耗新技術電池帶電的現場顯示型的流量計，可不斷 |
| 電運行兩年以上；主要的元器件均穩定可靠，無活動部件，溫度補償一體化設計 |
| 長期高效穩定運行?，F(xiàn)已廣泛用于石油、化工、冶金、電力、環保等工業生產過 |
| 程中液體、氣體和蒸汽等介質流量的測量與控制。 |
| |
| 2、LUGB渦街流量計主要功能特點及其適用領域 |
| |
| 主要功能特點 |
|
適用領域 |
| ◆ 檢測介質流量轉換成4-20mA電流信號，或以電壓脈沖形式輸出 |
◆ 天然氣、石油、石化、煤礦開采、煤氣運輸、鋼鐵 |
| ◆ 可實現對液體、氣體、蒸汽流量的檢測與控制 |
◆ 化工、冶金、陶瓷、電力、紡織、造紙、化纖、橡膠、建材 |
| ◆ 壓力損失小，量程范圍大，測量精度高 |
◆ 機械、鐵路交通、造船、航空航天、科學實驗、軍工領域 |
| ◆ 多種公稱口徑可選，以滿足多種工況要求 |
◆ 食品、飲料、乳業、釀酒、制藥、自來水廠、城市供水等 |
| ◆ 超高的測量精度，±1.0%FS（氣體/蒸汽），±0.5%FS（液體） |
◆ 水處理工程、環保凈化、水產養殖、農業灌溉、畜牧業等 |
| |
|

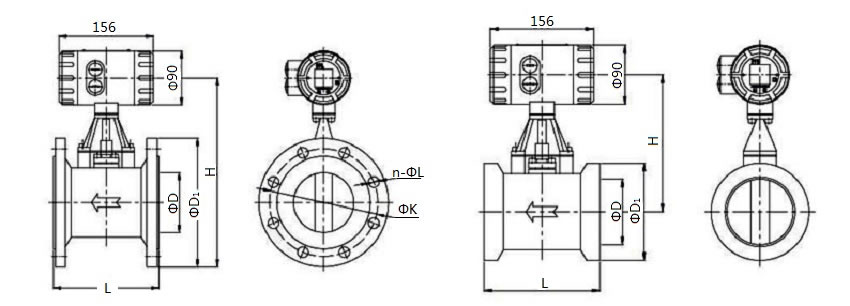

| 3、LUGB渦街流量計規格尺寸 |
|
 |
| 夾持型 |
法蘭型 |
| DN |
D |
D1 |
L |
H |
DN |
D |
D1 |
L |
H |
K |
n-φL |
| 10 |
10 |
40 |
126 |
180 |
10 |
10 |
90 |
126 |
205 |
60 |
4-φ14 |
| 15 |
15 |
45 |
126 |
185 |
15 |
15 |
95 |
126 |
210 |
65 |
4-φ14 |
| 20 |
20 |
55 |
126 |
192 |
20 |
20 |
105 |
126 |
218 |
75 |
4-φ14 |
| 25 |
25 |
65 |
126 |
200 |
25 |
25 |
115 |
126 |
225 |
85 |
4-φ14 |
| 32 |
32 |
78 |
126 |
210 |
32 |
32 |
135 |
126 |
240 |
100 |
4-φ18 |
| 40 |
40 |
84 |
140 |
218 |
40 |
40 |
145 |
140 |
248 |
110 |
4-φ18 |
| 50 |
50 |
98 |
140 |
230 |
50 |
50 |
160 |
140 |
260 |
125 |
4-φ18 |
| 65 |
65 |
116 |
160 |
246 |
65 |
65 |
180 |
160 |
278 |
145 |
4-φ18 |
| 80 |
80 |
130 |
165 |
260 |
80 |
80 |
195 |
165 |
295 |
160 |
8-φ18 |
| 100 |
100 |
148 |
175 |
280 |
100 |
100 |
215 |
175 |
315 |
180 |
8-φ18 |
| 125 |
125 |
178 |
175 |
308 |
125 |
125 |
245 |
175 |
340 |
210 |
8-φ18 |
| 150 |
150 |
204 |
190 |
332 |
150 |
150 |
280 |
190 |
370 |
240 |
8-φ23 |
| 200 |
200 |
258 |
190 |
384 |
200 |
200 |
335 |
190 |
422 |
295 |
12-φ23 |
| 250 |
250 |
312 |
220 |
436 |
250 |
250 |
405 |
220 |
485 |
355 |
12-φ23 |
| 300 |
300 |
368 |
255 |
190 |
300 |
300 |
460 |
255 |
535 |
410 |
12-φ23 |
|
|
|
| 4、LUGB渦街流量計技術參數 |
|
| 類別 |
規格
|
|
顯示
|
流量/累積流量（溫度/壓力） |
| 精度 |
0.5 % (液體)
|
被測介質
|
氣體（空氣、氧氣、氮?dú)?、煤氣、天燃?xì)?、化學氣體等）
|
| |
1.0 % (氣體/蒸汽)
|
|
液體（水、高溫水、油、食品液、化學液等）
|
| 連接方式 |
卡箍快裝 |
|
蒸汽（飽和蒸汽、過熱蒸汽）
|
| |
法蘭連接
|
流速范圍
|
氣體：5-60 m/s
|
本體材質
|
1Cr18Ni9Ti 不繡鋼 (鍛造)
|
|
液體：0.6-6 m/s
|
| 公稱壓力 |
2.5Mpa
|
|
蒸汽：5-70 m/s
|
| |
4.0Mpa (協議供貨)
|
公稱口徑
|
DN15、DN20、DN25、DN32、DN40、DN50、DN65 |
| 環境溫度 |
-30℃ ～＋75℃ （現場顯示）
|
|
DN80、DN100、DN125、DN150、DN200、DN250 |
| |
-40℃～ ＋75℃ （無現場顯示）
|
|
DN300、DN350、DN400、DN450、DN500
|
| 介質溫度 |
-40℃～＋300℃ （差動式）
|
輸出信號 |
電壓脈沖：低電平≤1V，高電平 ≥6V，脈沖寬0.4ms
|
| |
-40℃～＋400℃ （電容式）
|
|
標準電流：4-20mA
|
| 防爆選項 |
Exia Ⅱ CT6 限防爆產品 |
供電電源 |
24 VDC (可選220 VAC、電池供電) |
| |
Exd Ⅱ BT4 限防爆產品 |
|
|
|
|
| 5、LUGB渦街流量計技術選型 |
| |
|
| LUGB |
渦街流量計 |
| LUGD |
智能渦街流量計 |
| |
代碼 |
公稱通徑（直接填入口徑尺寸） |
| |
25、32、40、50、80、100、125、150、200、250、300、350等 |
| Y |
特殊要求請文字說明 |
| |
代碼 |
檢測類別 |
| A |
差動式 |
| B |
電容式 |
| |
代碼 |
測量介質 |
| 1 |
氣體 |
| 2 |
液體 |
| 3 |
蒸汽 |
| |
代碼 |
供電方式 |
| D |
24 VDC |
| E |
220 VAC |
| F |
電池供電 |
| |
代碼 |
顯示方式 |
| 0 |
現場液晶顯示 |
| 1 |
無顯示 |
| |
代碼 |
補償方式 |
| X |
無 |
| U |
壓力補償 |
| V |
溫度補償 |
| W |
溫壓補償 |
| |
代碼 |
輸出信號 |
| 7 |
隔離 4～20mA |
| 8 |
電壓脈沖信號(三線制) |
| 9 |
RS485 通訊 |
| |
代碼 |
連接方式 |
| Q |
法蘭夾持型 |
| R |
法蘭連接 |
| |
代碼 |
產品等級 |
| 4 |
普通型 |
| 5 |
本安型 |
| 6 |
隔爆型 |
| |
代碼 |
介質溫度 |
| E |
180℃ |
| F |
300℃ |
| G |
400℃ (限電容式) |
| |
|
| LUGB |
100 |
A |
2 |
D |
0 |
X |
7 |
Q |
4 |
E |
選型舉例 |
|
