| 1、LRS-314A恒溫恒濕控制系統概述 |
 動畫效果演示 |
|
| 本系列LRS-314A恒溫恒濕控制系統是一套由加熱體、恒溫體、溫度傳感器、電 |
 |
| 源、接觸器、過熱保護裝置等組成，用于檢測控制系統溫度使其保持恒定的裝置 |
| 該恒溫恒濕系統具有控制系統溫度穩定，實時顯示系統溫度值，手/自動、冷/暖 |
|
|
| 控制切換，溫度越限或控制儀故障報警，控制系統自診斷，掉電數據記憶等功能 |
|
|
| 假設需要50℃恒溫，開始時由溫度控制器控制發熱體工作，當溫度接近設定值時 |
| （46-48℃時），溫度傳感器反饋信號到溫度控制器， 溫度控制器向繼電器發送 |
| 斷電信號，于是發熱體停止工作，余熱會繼續將恒溫體加熱。溫度會在設定值的 |
| 10% 范圍內波動，當溫度傳感器檢測到溫度有所下降時，再次發送反饋信號至溫 |
| 度控制器，溫度控制器再一次通過繼電器來控制發熱體進行工作，加熱恒溫體使 |
| 其恒定在設定值的范圍內。另外該恒溫控制系統還可以對蒸汽加熱閥或者加熱體 |
| 等進行變頻控制，使被控體的溫度恒定在某一個恒定點，以滿足更高的溫度需求 |
| 該恒溫恒濕控制系統控制范圍廣、測量精度高、可實現對介質溫度的多路采集與 |
|
|
| 控制，可對溫度濕度進行區間控制，也可進行變頻控制，使其恒定在某個控制點 |
|
|
| 現已廣泛用于石油、化工、冶金、鋼鐵、建材、電力、食品、制藥、浴室、酒店 |
| 鍋爐、反應釜、生產過程儲罐等的恒溫恒濕控制。 |
|
| 2、恒溫恒濕控制系統、恒溫控制系統主要功能特點及其適用領域 |
| |
| 主要功能特點 |
|
適用領域 |
◆ 控制系統溫度濕度恒定，控制性能精度高
|
◆ 石油、石化、化工、采礦、冶金、鋼鐵、建材、電力、機械、食品 |
| ◆ 可實現對介質溫度的多路采集與控制 |
◆ 乳業、制藥、釀酒、飲料、造紙、紡織、化纖、橡膠、資料檔案室 |
| ◆ 可自成DDC溫控系統，也可與主控站組成DCS集散型溫度測控系統 |
◆ 鍋爐、熔爐、反應釜、生產過程儲罐、浴場、酒店、國防工程等 |
| ◆ 產品經過數周嚴格的老化實驗，用戶可長期通電使用 |
◆ 恒溫養殖、小區供暖、智能建筑、大型公共建筑、電訊器材室等 |
| ◆ 采用合理工藝生產技術，保證控制儀器具備高度可靠性 |
◆ 鐵路交通、造船、航空航天、科學實驗、軍工領域、精密機械等 |
|
| 3、LRS-314A恒溫恒濕控制系統可實現功能 |
| |
| ? 控制儀可根據實際需要設定溫度，并連續檢測實際溫度，溫度值通過LED顯示出來； |
| ? 當實際溫度與設定溫度存在正、負偏差時，控制儀將通過PID調節+模糊控制方式，來控制加熱體或蒸汽閥門； |
| ? 具備手動/自動、冷/暖控制切換功能； |
| ? 溫度越限或控制儀發生故障時，系統會發出聲光蜂鳴報警； |
| ? 自我診斷功能：a、鉑電阻斷線；b、閥位反饋信號中斷；c、閥或泵被鎖死等。上述故障，控制儀的顯示屏都給予文字指示并發出聲光報警 |
| 故障排除后，診斷指示與聲光報警自動消失； |
| ? 控制儀內置EEPROM電路，掉電后設置的參數不會丟失，同時備有看門狗電路，使系統具備較強的抗干擾能力； |
| ? 可根據用戶現場工況，完成恒溫恒濕等功能定制，并可定制高精度變頻系統。 |
| |
|
| 4、LRS-314A恒溫恒濕控制系統、恒溫控制系統控制過程動畫演示及詳細說明 |
| |
|
|

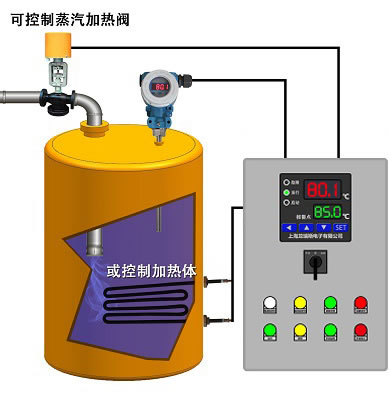

| 該恒溫控制系統也可采用變頻控制，將溫度控制在某一恒定點或者某一區間范圍內，控制性能穩定、測量精度高；動畫中演示了對溫度的區間控制 |
|
| 以上為flash動畫，如你的電腦不能正常顯示播放該動畫，請單擊右邊下載并安裝 |
|
| 動畫說明：1、為了突出演示效果，每當?shù)竭_(dá)控制點時，動畫都進行了暫停（產品實際控制時沒有這種延時現象）； |
| 2、動畫中演示了通過控制蒸汽加熱閥和加熱體來控制系統溫度，實際應用中可能只用到其中某一種加熱方式或者其他方式進行加熱； |
| 3、動畫中演示了對罐體的恒溫控制，實際應用中該控制系統除可以實現對溫度的恒定控制外，還可以實現對濕度的恒定控制； |
| 4、該恒溫控制系統測量控制范圍很廣，除動畫中演示的對罐體溫度進行恒定控制外，還可以對計算機房、檔案室、恒溫實驗室等多種 |
| /場合經行恒溫控制； |
| 5、動畫里的溫度平衡范圍為70℃-80℃（正常狀態下溫度會在該范圍內波動），低溫報警點為65℃，高溫報警點為85℃，客戶可以根據 |
/實際需要任意設定溫度平衡范圍及報警點， 可將溫度設定在更小的平衡范圍內，如設置溫度平衡范圍為38℃-40℃，低溫報警點為
|
| /37℃，高溫報警點為41℃等；甚至對溫度有特殊要求的精密試驗中，還可將溫度控制在某個測量點，如將溫度控制在25℃、36.5℃ |
| /82℃等；另外，還可以設置濕度平衡值及報警點，只需選加濕度傳感器即可； |
| 6、過程一演示的是蒸汽閥或加熱體開啟，溫度正常上升； 過程二演示的是溫度接近目標值時，蒸汽閥或加熱體關閉，利用余溫對罐體 |
| /繼續進行加熱保溫 ，直到達到目標值；過程三演示的是隨著時間推移罐體散熱，罐體溫度下降；過程四演示的是罐體溫度下降到平 |
| /衡范圍下限時，蒸汽閥或加熱體重新開啟，再次對罐體進行加熱； 過程五演示的是假設閥門或加熱體故障，溫度到達平衡范圍上限 |
| /后閥門或加熱體不能正常停止工作，罐體溫度繼續上升，當溫度到達高溫報警點時， 系統會發出聲光蜂鳴報警，提醒值班人員到場 |
| /處理； 過程六演示的是隨時間推移罐體散熱罐體溫度下降；過程七演示的是假設閥門或加熱體故障，當溫度到達平衡范圍下限后閥 |
| /門或加熱體不能正常開啟工作，罐體溫度繼 續下降，當溫度到達低溫報警點時，系統會發出聲光蜂鳴報警，提醒值班人員到場處理 |
| 7、系統正常狀態下處于過程一到過程四的一個循環狀態中，溫度將穩定在平衡范圍（70℃-80℃）內，只是具備過程五和過程七的報警 |
| /功能。 |
|
| 5、恒溫恒濕控制系統應用舉例 |
|
| 產品作用有：控制系統溫度濕度恒定（如煙酒、食品、醫藥等生產等）、實時顯示系統溫度值（如鍋爐、熔爐、反應釜等）、手/自動冷/暖控制系 |
| /統切換（如浴場、酒店、小區供暖等）、溫度越線或控制系統故障報警（如恒溫養殖、科學實驗等）、控制系統自診斷功能（如冶金 |
| /鋼鐵、精密機械等）、斷電數據自動保存功能（如智能建筑、生產過程儲罐等） |
|
| 應用舉例一：某化工生產的反應釜，需要在 60℃-70℃環境下進行反應，蒸汽通過一條DN50的管道對反應釜經行加熱，且當溫度高于73℃ 或低于 |
| 57℃便會影響產品的質量，生產過程中需一工作人員通過觀察釜體上溫度傳感器顯示的溫度， 來手動控制蒸汽閥門的開關，以達到對反應釜溫度 |
| 的控制，勞動量非常大，操作也十分危險，而且對操作人員的經驗也有一定的要求。 現要對該控制系統進行改造，希望改造后系統可以自動控制 |
| 蒸汽閥門的開關使釜內溫度恒定在60℃-70℃，但仍保留手動控制功能，以方便現場手動調試；且在控制室可以實時觀測到釜內的溫度情況。另外 |
| 若反應釜內溫度低于57℃或高于73℃時，系統會發出聲光蜂鳴報警，提醒工作人員到達現場處理。 |
| 選型： |
LRS-314A-2A-50Y-3G-N0-A01 |
，選擇標準型溫度傳感器，系統出廠時已將溫度平衡范圍設置在60℃-70℃，高溫報警點設置為73℃，低溫 |
|
| 報警點設置為57℃?？蛻羰盏截浐髮囟葌鞲衅靼惭b在反應釜的釜體上，溫度主控顯示器安裝在控制室，按要求連接好線路。工作時溫度傳感器 |
| 將溫度信號反饋給溫度主控顯示器，溫度值在溫度主控顯示器上實時顯示出來，同時溫度主控顯示器將當前溫度值與設定平衡范圍進行比較，來 |
| 控制蒸汽閥門的開關，使反應釜內的溫度恒定在 60℃-70℃的范圍內；且當反應釜的溫度低于57℃或高于73℃時，系統會發出聲光蜂鳴報警，提 |
| 醒值班人員到達現場進行處理；另外，控制系統還具備手/自動切換功能，以方便現場手動調試。 |
|
| 應用舉例二：某微生物實驗室，在進行某種微生物研究時，需要在22℃±1℃恒定溫度、 濕度50±2%RH的環境下進行試驗。因該實驗室以往試驗 |
| 中對溫度要求不高，所以都是通過工作人員觀察室內的溫度計手動調節供暖系統，溫度波動范圍較大且很不穩定 ，不能滿足本項目微生物研究的 |
| 溫度要求。現要對其供暖系統進行改造，該供暖系統通過AC380V、5.5kw的地暖供熱，要求改造后控制系統能自動對該實驗室的溫度進行調節，使 |
| 其溫度恒定在22 ℃±1℃，且當溫度高于24℃或低于20℃時系統會發出聲光蜂鳴報警，提醒工作人員將微生物立即移至恒溫箱內進行暫時保存。另 |
| 外，若以后進行其他項目的微生物實驗時，可以根據實驗所需要的溫度自行設置新的控溫度制點。 |
| 選型： |
LRS-314A-3C-0N-3G-L5.5-A01 |
，選擇標準型溫度傳感器四個，客戶收到貨后按照使用說明書將溫度平衡點設置為22℃，溫度越線報警點分 |
|
| 別設置為20℃、24℃，四個溫度傳感器分別安裝在實驗室的四個角落，對實驗室進行多點溫度采集，按隨貨提供的接線圖連接好信號線及電源線 |
| 即可 。實驗前15分鐘啟動該恒溫系統，系統溫度會在 15鐘左右進入穩定狀態，并一直保持在22±1℃ 。當實驗室內溫度高于24℃或低于20℃時 |
| 系統會發出聲光蜂鳴報警，提醒值班人員將微生物培養皿移至恒溫箱內暫時保存，以免影響實驗結果。 另外，以后進行其他項目的微生物實驗時 |
| 假設需要在12℃恒溫環境下研究，按照說明書重新設置溫度平衡點為12℃即可，也可以根據需要將溫度設定在某一平衡范圍內。 |
|
| 6、LRS-314A恒溫恒濕控制系統技術參數 |
| |
傳感器參數
|
|
|
控制濕度范圍
|
5% ～ 95%RH
|
被測介質
|
液體、氣體、蒸汽、漿體、固體
|
控制熱水能力
|
1T/H ～ 900T/H(噸/時)
|
測量精度
|
±0.5%FS可選±0.2%FS
|
精度等級
|
0.5級
|
防護等級
|
IP65
|
控制靈敏度
|
≤0.2%FS |
安裝方式
|
M20×1.5、M27×2螺紋或法蘭連接 |
控制器參數
|
|
環境條件
|
|
主控制器尺寸
|
96×96×90 單位 mm
|
相對濕度
|
5% ～ 95%RH
|
主控制器開孔尺寸
|
92± 0.8 ×92± 0.8 單位 mm
|
環境溫度
|
-30℃ ～ 75℃ |
指示方式
|
3位LED顯示
|
控制溫度范圍
|
-200℃ ～ 750℃ |
報警設置
|
在量程范圍內報警數值用戶可連續任意設定
|
控制參數
|
|
控制設置
|
在量程范圍內控制數值用戶可連續任意設定
|
控制加熱體功率
|
0.75kw～3kw～110kw 等可選（更大功率請文字注明）
|
使用壽命
|
設備正常使用平均壽命為8～10年
|
被控加熱體電源
|
220VAC、380VAC等
|
特殊說明
|
可接受特殊功能訂制
|
| 被控蒸汽管道口徑 |
DN10～DN800等（更大口徑可訂做） |
貯藏溫度 |
－40～＋100℃ |
|
| |
| 7、LRS-314A恒溫恒濕控制系統技術選型 |
| |
|
| LRS-314A |
恒溫恒濕控制系統 |
| |
代碼 |
恒溫控制 |
| 1 |
無 |
| 2 |
區間控制（例如將溫度控制在80～90℃范圍內） |
| 3 |
變頻控制（例如將溫度控制在78℃恒定點） |
| |
代碼 |
恒濕控制 |
| A |
無 |
| B |
區間控制（例如將濕度控制在40～50%RH范圍內） |
| C |
變頻控制（例如將濕度控制在58%RH恒定點） |
| |
代碼 |
蒸汽管道口徑（非蒸汽加熱型代碼為0） |
| ▁ |
DN10、DN15、DN20、DN32、DN40、DN50、DN65…DN200…DN400…DN800等可選 |
| |
代碼 |
是否帶蒸汽閥 |
| Y |
是 |
| N |
否 |
| |
代碼 |
本控制系統工作電源 |
| 3 |
AC220V |
| 4 |
AC110V |
| 5 |
DC24V |
| |
代碼 |
控制溫度范圍 |
| G |
-50～100℃（可在此范圍內指定控制區間或點） |
| H |
100～300℃（可在此范圍內指定控制區間或點） |
| J |
300～750℃（可在此范圍內指定控制區間或點） |
| |
代碼 |
被控加熱體的電源類型 |
| N |
無加熱體 |
| K |
AC220V |
| L |
AC380V |
| |
代碼 |
被控加熱體功率（橫線上直接填入功率） |
| ▁ |
0.75kw、1.1kw、2.2kw、3kw、5.5kw、 |
| 7.5kw、 11kw、15.5kw…110kw等可選 |
| |
代碼 |
是否帶加熱體 |
| A01 |
否 |
| B02 |
是 |
| |
|
| LRS-314A |
2 |
A |
80 |
Y |
3 |
G |
N |
0 |
A01 |
 |
選型舉例 |
|
|
