| 1、LRS-21DG恒流控制系統、恒流供水系統概述 |
 動畫效果演示 |
|
| 本系列LRS-21DG恒流控制系統是一套用來檢測控制管網流量，使管網流量保持 |
 |
| 恒定不變的全新恒流控制系統。本系列恒流控制系統在傳統控制系統上進行升級 |
| 具有維持系統流量恒定、控制系統手/ 自動切換、多臺水泵自動切換、系統睡眠 |
|
|
| 與喚醒、實時顯示系統當前流量值及系統累計流量、流量超高或超低報警等功能 |
|
|
| 該恒流控制系統通過安裝在出水管網上的流量傳感器把出水口流量變成0-10V 等 |
| 模擬信號送到變頻主控器，再通過變頻器的A/D 轉換模塊，將模擬量轉換成數字 |
| 量，同時變頻器的A/D 轉換模塊也將流量設定值轉換成數字量，兩個數據同時經 |
| 過PID控制模塊進行比較， 主控器將數據處理的結果以運行頻率的形式進行輸出 |
| 控制，這樣通過改變運行頻率的變化就可以改變水泵轉速，進而可調節供水流量 |
| 該恒流控制系統具有安裝使用方便、運行可靠、使用壽命長、流量恒定、自動化 |
|
|
| 程度高、節省人力財力等特點；有多種襯里材質流量傳感器可供選擇，有管段式 |
|
|
| 外夾式、插入式等多種安裝方式，全面適應有腐蝕性的、高溫、高壓、粘稠、有 |
|
|
| 揮發性的、有衛生要求的、易燃易爆的液體、氣體、蒸汽等流體介質的恒流控制 |
|
|
| 現已廣泛用于自來水廠、石油、化工、天然氣、鋼鐵、建材、采礦、食品、飲料 |
| 釀酒、醫藥、消防供水、生活供水等場合的恒流控制。 |
|
| 2、LRS-21DG恒流控制系統、恒流供水系統主要功能特點及其適用領域 |
| |
| 主要功能特點 |
|
適用領域 |
◆ 實時顯示系統瞬時流量及累積流量值
|
◆ 自來水廠、天然氣、石油、石化、煤礦開采、煤氣傳輸、化工 |
| ◆ 多臺水泵自動切換運行，切換時間自由設定 |
◆ 冶金、陶瓷、電力、紡織、造紙、化纖、橡膠、食品、釀酒、制藥 |
| ◆ 有管段式、外夾式、插入式等多種流量傳感器安裝方式可選 |
◆ 水產養殖、農業灌溉、畜牧業、園林噴淋、環保、污水處理、學校 |
| ◆ 系統自動睡眠與喚醒，有效的節約了電能和水的流失 |
◆ 水利檢測部門、造船、鐵路交通、消防供水、生活供水、冷卻水 |
| ◆ 測量、控制精度高，系統流量穩定 |
◆ 循環水、鍋爐供水、酒店、賓館、大型公共建筑、浴場、部隊機關 |
| |
|

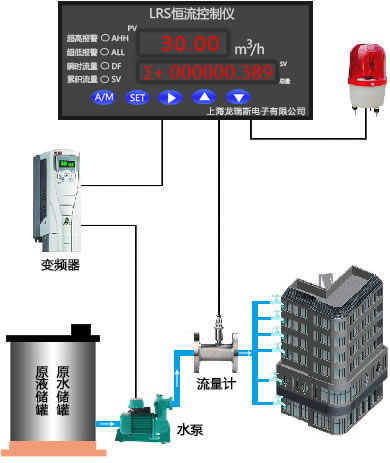

| 3、LRS-21DG恒流控制系統、恒流供水系統控制過程動畫演示及詳細說明 |
| |
|
|
| 該恒流控制系統典型用于恒流供水，同時也能對天然氣、蒸汽、空氣、石油、有機溶劑、酒水等流體介質進行恒流控制 |
|
| 以上為flash動畫，如你的電腦不能正常顯示播放該動畫，請單擊右邊下載并安裝 |
|
| 動畫說明：1、為了突出演示效果，每當?shù)竭_(dá)控制點時，動畫都進行了暫停（產品實際控制時沒有這種延時現象）； |
| 2、動畫開始演示的是傳統控制系統因流量不穩，所引起的管道缺水、爆管、電機燒毀等問題； |
| 3、該恒流控制系統提供多種流量傳感器供選擇，全面適應有腐蝕性的、高溫、高壓、粘稠、有揮發性的、有衛生要求的、易燃易爆的 |
| /液體、氣體、蒸汽等流體介質的恒流控制； |
| 4、動畫中演示的流量平衡點為30m3/h，流量超低報警點為27m3/h，流量超高報警點為33m3/h；用戶可以根據實際需要自行設定平衡點 |
| /和報警點，如設定流量平衡點為12m3/h，流量超低報警點為11m3/h，流量超高報警點為13m3/h等控制點； |
| 5、動畫里演示的是一臺水泵的工作情況，實際應用中可以根據客戶需求選擇多臺水泵輪流自由切換工作，以方便檢修及避免一臺水泵 |
| /長時間工作而燒毀或長時間不用而銹蝕； |
| 6、過程一演示的是系統剛啟動時水泵全速運轉，管道流量正常上升；過程二演示的是接近設定值時，變頻主控制器通過流量傳感器反 |
| /饋的流量信號調節水泵轉速直至達到平衡值；過程三演示的是用戶增加時管道流量降低，變頻主控制器通過流量傳感器反饋的流量 |
| /信號與設定的平衡值進行PID 運算，調高水泵轉速直至達到平衡值；過程四演示的是流量異常上漲時的超高報警；過程五演示的是 |
| /用戶減少時管道流量增加，變頻主控制器通過流量傳感器反饋的流量信號與設定的平衡值進行PID 運算，降低水泵轉速直至達到平 |
| /衡值；過程六演示的是流量異常下降時的超低報警； |
| 7、設備通常狀態下都是工作在過程一、過程二、過程四和過程五狀態下，只是具備過程三和過程六的報警功能。 |
|
| 4、LRS-21DG恒流控制系統、恒流供水系統應用舉例 |
|
| 產品作用有：維持系統流量恒定（如循環水、冷卻水供應等）、實時顯示系統當前流量及累計流量（如自來水、天然氣供應等）、系統睡眠與 |
| /喚醒（如浴場、酒店、學校等）、控制系統手/自動切換（如鍋爐供水、園林噴淋等）、多臺水泵自動切換輪流工作（如自來水廠 |
| /工業連續生產線等）、流量超高報警（如煤氣傳輸管道、蒸汽加熱系統等）、流量超低報警（如水池養殖、農業灌溉等） |
|
| 應用舉例一：某品牌酒業連續生產線的供水系統，自來水經過濾消毒后貯入一衛生水箱內，用兩臺AC380V、7.5kw（一用一備）的水泵，經 DN50 |
| 的管道輸向生產車間，常因管道流量不穩影響了酒水的生產質量和生產效率，且因常年生產，需定期的進行人工切換水泵，耗費了大量的人力財 |
| 力。現需要對其進行改造，要求改造后車間出水管總管口流量能恒定在50m3/h，為了確保酒水質量及能穩定正常的生產，當管道流量小于48m3/h |
| 或高于52m3/h時，系統能發出聲光報警，提醒值班人員進行處理；兩臺供水泵可以自由切換工作；在監控室可以實時檢測到管道的當前流量值及 |
| 總流量值。 |
| 選型： |
LRS-21DG-1A-50D-3G-6L-7.5A01 |
，使用衛生型流量傳感器，流量計口徑為 DN50，系統出廠已將流量平衡點設置為50m3/h，流量超高報警 |
|
| 點52m3/h，流量超低報警點 48m3/h，客戶收到貨后將流量傳感器安裝在車間出水管總管口處，變頻主控制器安裝在值班室，中間用信號電纜連接 |
| 按接線圖紙連接好信號線及電源線。 工作時流量傳感器檢測管道流量通過信號電纜傳給變頻主控制器，在變頻主控制器上顯示當前流量值及累計 |
| 流量值，方便值班人員在控制室進行監測； 變頻主控制器通過流量傳感器反饋的流量信號與設定流量平衡值進行比較，來調節水泵的轉速?gòu)亩{(diào) |
| 節供水量，使車間出水管總管口流量恒定在 50m3/h；且當管道流量高于52m3/h或低于48m3/h時，系統會發出聲光蜂鳴報警，提醒值班人員到場處 |
| 理；同時，系統的兩臺水泵可自由切換工作，具體切換時間客戶可以根據需要自行設定，避免一臺水泵長時間工作燒毀電機或長時間不用而銹蝕。 |
|
| 應用舉例二：某生活小區的自來水二次供水系統，自來水從小區內的水塔用兩臺AC380V、11kw的水泵（一用一備）經DN80的水管送向住戶，因小 |
| 區住戶較多用水量較大且樓層高低不一，用水高峰期時高樓層常因管道流量不足而缺水，用水低峰期常因管道流量過大而造成了水的跑、漏。為 |
| 解決小區所有住戶正常用水問題，現對該供水系統進行改造，改造后希望小區出水管總管口的流量恒定在60m3/h，夜間無用水時系統可以自動休 |
| 眠節能，有用水時系統被立即喚醒重新工作，且當管道流量高于65m3/h 或低于55m3/h 時，系統會發出流量超高或超低報警，提醒值班人員進行 |
| 處理。另外，需兩臺水泵可以自由切換工作，以提高其使用壽命。 |
| 選型： |
LRS-21DG-1A-80D-3G-6L-11A01 |
，選擇標準型流量傳感器，流量傳感器的口徑為DN80，系統出廠時已將流量平衡點設置為60m3/h，流量超 |
|
| 高報警點65m3/h，流量超低報警點55m3/h， 客戶收到貨后將流量傳感器安在小區出水總管管口處，變頻主控制器安裝在值班室，按接線圖接好信 |
| 號線及電源線。 投入使用后，變頻主控制器通過流量傳感器反饋的流量信號與設定的流量平衡值進行比較，通過改變頻率來改變水泵轉速，進而 |
| 調節進水量，使出水總管管口流量恒定在60m3/h； 如因水泵或變頻器故障系統不能進行調節時，當管道流量低于55m3/h或高于65m3/h時，系統會 |
| 發出聲光蜂鳴報警，提醒值班人員到場處理； 夜間無用戶用水時，系統會自動休眠節能，當再次檢查到有用戶用水時，系統會立即被喚醒重新工 |
| 作；另外，兩臺水泵可以自由切換工作，避免一臺泵長時間工作而燒毀或長時間不用而銹蝕，以提高水泵的使用壽命。 |
|
| 5、LRS-21DG恒流控制系統、恒流供水系統技術參數 |
| |
測量對象
|
液體、氣體、蒸汽
|
|
被控管道口徑
|
DN10～DN800等（更大口徑可訂做） |
輸出信號
|
控制輸出，頻率輸出，脈沖輸出等 |
防護等級 |
防護等級IP65 |
| 精度等級 |
±0.5% |
主控制器饋電 |
主機自帶24VDC穩壓饋電，為傳感器提供恒定直流電源 |
測量范圍
|
0.1～999999m3/h |
主控制器尺寸
|
160×80×90 單位 mm
|
工作壓力
|
0.6～16.0MPa 等可選（更大工作壓力請文字注明）
|
開孔尺寸
|
152±1×76±0.7 單位 mm
|
響應靈敏
|
0.01s～16s 連續可調
|
傳感器安裝方式 |
法蘭、法蘭夾裝、螺紋、插入式等可選 |
穩定性能
|
長期工作穩定性優于0.1%FS
|
振動影響
|
在任何方向上振動頻率200Hz 時，所引起的誤差為 |
工作電源
|
220VAC、110VAC、24VDC等可選（默認220VAC）
|
|
量程范圍的0.05%/g（可忽略不計）
|
安裝方式
|
墻裝室內型、墻裝戶外型等可選 |
指示方式 |
8位LED顯示累積總量與定量值，5位LED顯示瞬時值 |
環境條件
|
|
報警設置
|
在量程范圍內報警數值用戶可連續任意設定
|
| 相對濕度 |
5%～95% |
控制設置
|
在量程范圍內控制數值用戶可連續任意設定
|
| 環境溫度 |
-30～+75℃ |
使用壽命
|
設備正常使用平均壽命為8～10年
|
介質溫度
|
-40℃～+300℃（需適配不同傳感器） |
特殊說明
|
可接受特殊功能訂制
|
| 控泵功率 |
0.75kw～3kw～110kw等可選（更大功率請文字注明） |
貯藏溫度 |
－40～＋100℃ |
| 被控泵電源 |
220VAC、380VAC等 |
|
|
|
| |
| 6、LRS-21DG恒流控制系統、恒流供水系統技術選型 |
| |
|
| LRS-21DG |
恒流控制系統（控泵恒流型） |
| |
代碼 |
安裝方式 |
| 1 |
墻裝室內型 |
| 2 |
墻裝戶外型 |
| |
代碼 |
被控介質 |
| A |
液體 |
| B |
氣體 |
| C |
蒸汽 |
| |
代碼 |
管道口徑（直接填入口徑尺寸）訂做特殊要求請文字注明 |
| ▁ |
DN10、DN15、DN20、DN32、DN40、DN50、DN65…DN200…DN400…DN800等可選 |
| |
代碼 |
恒壓范圍 |
| B |
0.6MPa |
| C |
1.0MPa |
| D |
1.6MPa |
| E |
4.0MPa |
| F |
訂做更大工作壓力請文字注明 |
| |
代碼 |
本身工作電源類型 |
| 3 |
AC220V |
| 4 |
AC110V |
| 5 |
DC24V |
| |
代碼 |
介質溫度 |
| G |
-10～75℃ |
| H |
-25～120℃ |
| J |
-30～180℃ （限于蒸汽） |
| |
代碼 |
控制類型 |
| 5 |
一拖一 （一臺變頻器拖一臺泵） |
| 6 |
一拖二 （一用一備） |
| 7 |
一拖四 （二用二備） |
| 8 |
一拖四 （四臺泵循環啟動） |
| 9 |
訂做特殊控制要求請文字注明 |
| |
代碼 |
被控泵的電源類型 |
| K |
AC220V |
| L |
AC380V |
| |
代碼 |
控泵功率（橫線上直接填入功率） |
| ▁ |
0.75kw、1.1kw、2.2kw、3kw、5.5kw |
| 7.5kw、11kw、15.5kw…110kw等可選 |
| |
代碼 |
是否帶泵 |
| A01 |
否 |
| B02 |
是 |
| |
|
| LRS-21DG |
1 |
A |
80 |
D |
3 |
G |
6 |
L |
7.5 |
A01 |
 |
選型舉例 |
|
|
